Robots de Fraisage

Robots de Fraisage

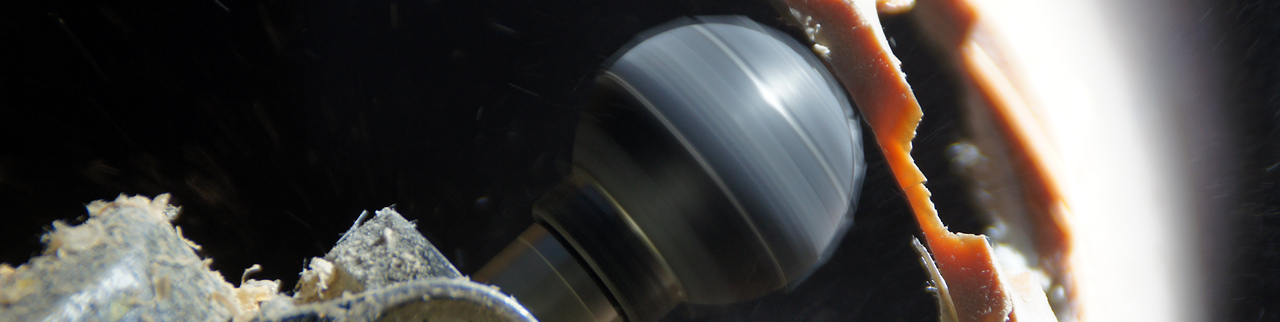

Dans les travaux de réhabilitation des réseaux d'assainissenment, il est essentiel d'utiliser des systèmes de fraisage robotisée pour la préparation de la conduite, la restitution des percées latérales ou la réparation des joints. PANATEC fournit les systèmes robotiques de fraisage avec une grande gamme de diamètres à partir de 50mm et en plus. Applications dans les réseaux principaux d'assainissement et verticaux dans les communautés.

ROBOTS DE FRAISAGE ET DE RÉPARATION

Robots de fraisage Kate.

ROBOT FRAISEUR KATE

Les systèmes robotisés KA-TE pour la réhabilitation des canalisations d'eaux usées non visitables se caractérisent par une extrême précision, une grande robustesse et une diversité de mise en oeuvre. Les robots de fraisage, les robots de masticage et les systèmes de coffrage KA-TE permettent de satisfaire avec du succès les exigences les plus complexes dans le quotidien de la réhabilitation.

Robots de Fraisage KA-TE 150/300

Robot de Fraisage KA-TE 150/300 ET 250/600

Avec ces deux robots de haute technologie, KA-TE propose des outils robustes et flexibles pour les travaux de fraisage sur les dépôts, racines, tuyaux pénétrants, fissures et manchons ainsi que pour réouvrir les raccords latéraux de chemisages posés. Les opérations de fraisage peuvent couvrir des diamètres de DN 150 à DN 800. Les différents outils de fraisage, ponçage et brossage font du robot de fraisage KA-TE un appareil polyvalent.

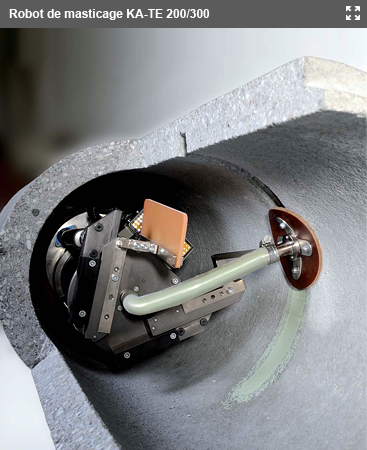

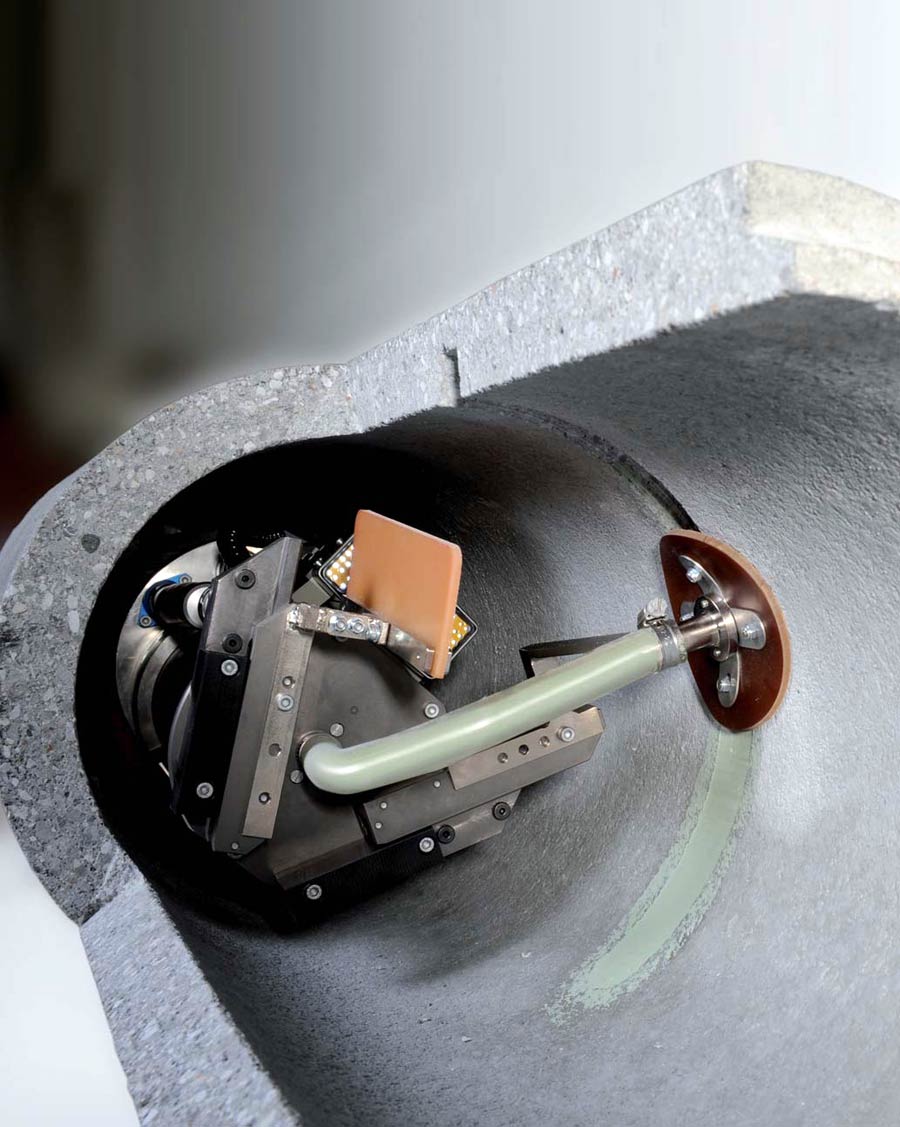

Robot de masticage KA-TE 200/300

Robot de masticage KA-TE 200/300 ET 250/600

Les robots de masticage robustes et polyvalents KA-TE DN 200/300 et DN 250/600 permettent de réparer durablement les dommages dans les canalisations DN 200 à 800. Depuis l'introduction de ce procédé innovant, plus de 500 000 réparations ont été effectuées sans problème partout le monde. Aujourd'hui, quinze ans plus tard, les premières réparations sont toujours en fonction et sont encore parfaitement étanches.
Le procédé du robot de masticage KA-TE produit des résultats probants et durables. Le robot presse la résine époxy en cartouche interchangeable dans l'emplacement à réparer qui aura été fraisé auparavant. Le raccord réalisé est parfaitement étanche et durable.
Système de coffrage KA-TE 600/900

Système de coffrage KA-TE 200/300 ET 600/900

D'au-delà de la réhabilitation parfaite de raccordements domestiques, le système de coffrage breveté KA-TE permet également la réparation partielle de dommages extrêmes. Le procédé peut être utilisé dans des profils circulaires jusqu'à DN 800 ou ovoïdes jusqu'à DN 600/900.
La forme spéciale du coffrage permet une zone de transition lisse entre la partie réparée et la paroi de canalisation du raccordement latéral ou du collecteur. Le débit d'écoulement est ainsi amélioré, ce qui garantie la longévité et la fiabilité du système, même en cas de nettoyages intensifs et répétés de canalisation. Çela qui a été confirmé par les essais de rinçage.

Robots de fraisage HydroCut.

ROBOT FRAISEUR HYDROCUT

Systèmes robotisés de fraisage dans des diamètres de 90 à 800 mm. Technologie basée sur l'impulsion par de l'eau sous pression de 200 bar et 16 L / min. La gamme de robots se compose de 4 modèles pour chaque plage de diamètre de travail: HydroCut 60 (90 à 150 mm.) HydroCut 100 (100 à 200 mm.), HydroCut 150 (150 à 350 mm.) et HydroCut 200 ( 250 à 800 mm).

Robots de Fraisage HYDROCUT 100/200

Robot de Fraisage IBG HYDROCUT 100/200

L’HYDROCUT 100 se caractérise par sa flexibilité, sa puissance et sa capacité à avancer dans les courbes. Avec l'HYDROCUT 100 les travaux de fraisage sont possibles dans les conduites de 125mm de diamètre jusqu'à 300mm. Ses roues guides additionnelles et une unité de renfort assure la position du chariot bien centré dans la tuyauterie. Caractéristiques Principales:
• Domaine de travail : diamètre de 100 mm à 200 mm
• Puissance : 4KW, 20 000 - 30 000 tr/mn
• Caméra vision frontalle et latérale.
• Poids : 14 Kg

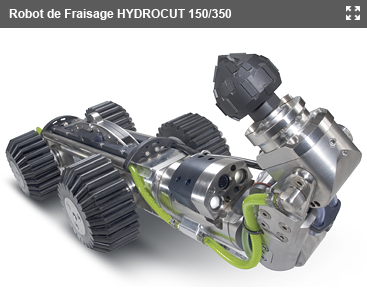

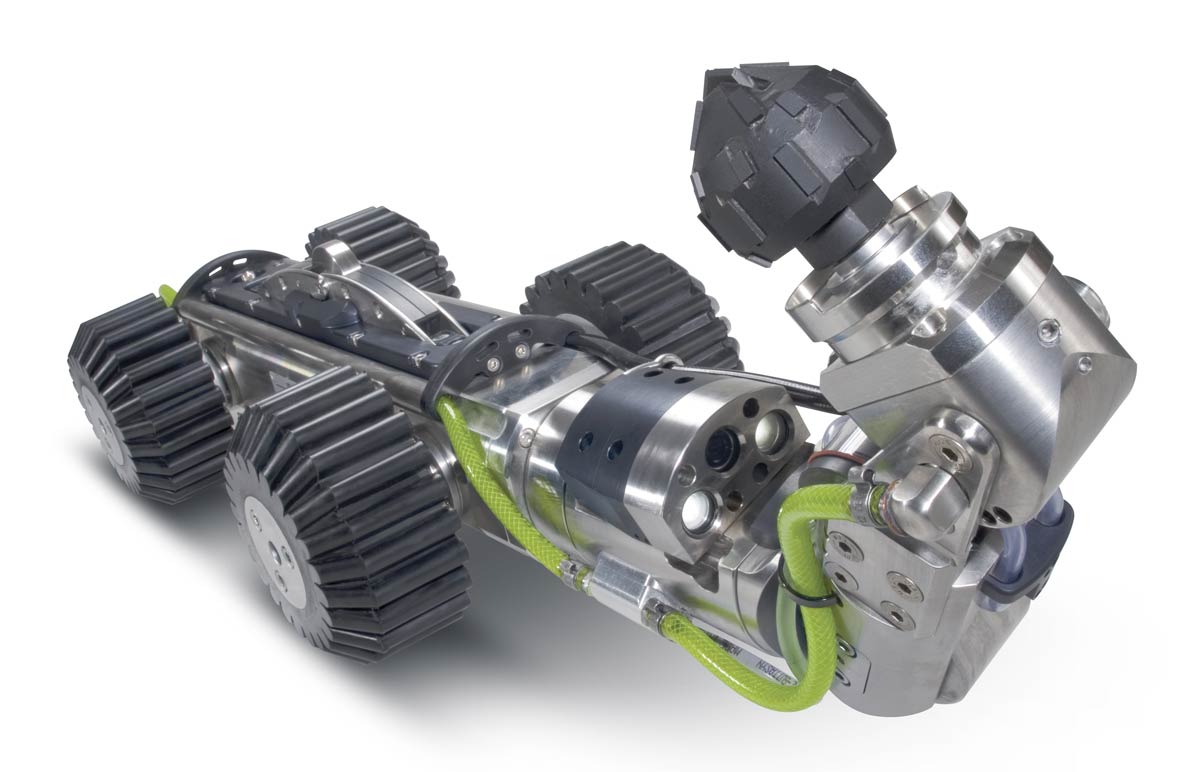

Robots de Fraisage HYDROCUT 150/350

Robot de Fraisage IBG HYDROCUT 150/350

L'HYDROCUT 150 est notre robot auto-propulsé mais de petite taille, il offre un haut rendement. Pour un réglage de sécurité, ce robot est équipé avec un système de maintien du chariot sur la tuyauterie. Une caméra mobile et une caméra fixe incluant un éclairage LED permettent une excellente vision du champ de travail. Caractéristiques Principales:
• Domaine de travail : diamètre de 150 mm à 350 mm
• Puissance : 4KW, 20 000 - 30 000 tr/mn
• Caméra vision frontalle et latérale.
• Poids : 25 Kg
Robots de Fraisage HYDROCUT 200/800

Robot de Fraisage IBG HYDROCUT 200/800

Le robot HYDROCUT 200/800 est actuellement un des robots les plus polyvalents du marché. Il est opérationnel du diamètre 200 mm jusqu'à 800 mm avec un chariot additionnel, incluant les sections transversales en forme d'ovoïde. Le chariot tracteur est capable d'être modifié pour recevoir des adaptations pour le mastiquage et le remplissage des joints. Caractéristiques Principales:
• Domaine de travail : diamètre de 200 mm à 800 mm
• Puissance : 4KW, 20 000 - 30 000 tr/mn
• Puissance bras de coupe: 7,5KW, 5.000 tr/mn
• Poids : 50 Kg
Robots de fraisage AirCut.

ROBOT FRAISEUR SERIE AIRCUT

Propulsé par l'air comprimé, la ligne de robots de fraisage IMS permet la réalisation de travaux dans les conduites depuis 50 mm, jusqu'à 400mm avec le Micro Drive 2 et 800 mm avec le TURBO. La gamme propose aussi un système exclusif pour travailler dans les conduites verticales de façon descendante ou montante.

Robots de Fraisage Série AirCut 50

Robot de Fraisage IMS AIRCUT 50

Equipé d'une fraise légère et portable entraîné par la force pneumatique, il permet un accès facile aux conduites latérales, verticales et conduites communes. Caractéristiques Principales:
• Flexible dans les courbes de 90°
• Également pour des utilisations verticales.
• Seulement une petite ouverture pour accès est nécessaire.
• Tuyau d'alimentation du système de contrôle extensible jusqu'à 12
• Moteur de coupe puissant entrainé par air.
• Utilisation facile avec volant de contrôle et régulateur d'air.
Robots de Fraisage Série AirCut 80

Robot de Fraisage IMS AIRCUT 80 / 250

Propulsés par l'air comprimé, les robots de fraisage de la série AirCut permettent la réalisation de travaux de réparation et de support pour la réhabilitation de conduites d'assainissement. Equipements légers et portables pour des travaux de jonctions, sous terrains, conduites verticales et principales. Caractéristiques Principales:
• Pour les diamètres de 80mm à 250 mm.
• Excellente articulation dans les diamètres de 100mm.
• Précision des mouvements en inclinaison et rotation.
• Utilisation pour des applications de coupe en verticale grâce à son système pour remonter.
• Le système pneumatique permet la fixation du robot.
• Force de coupe très haute.
• Tuyau de 30 m.
Robots de Fraisage Série AirCut 125

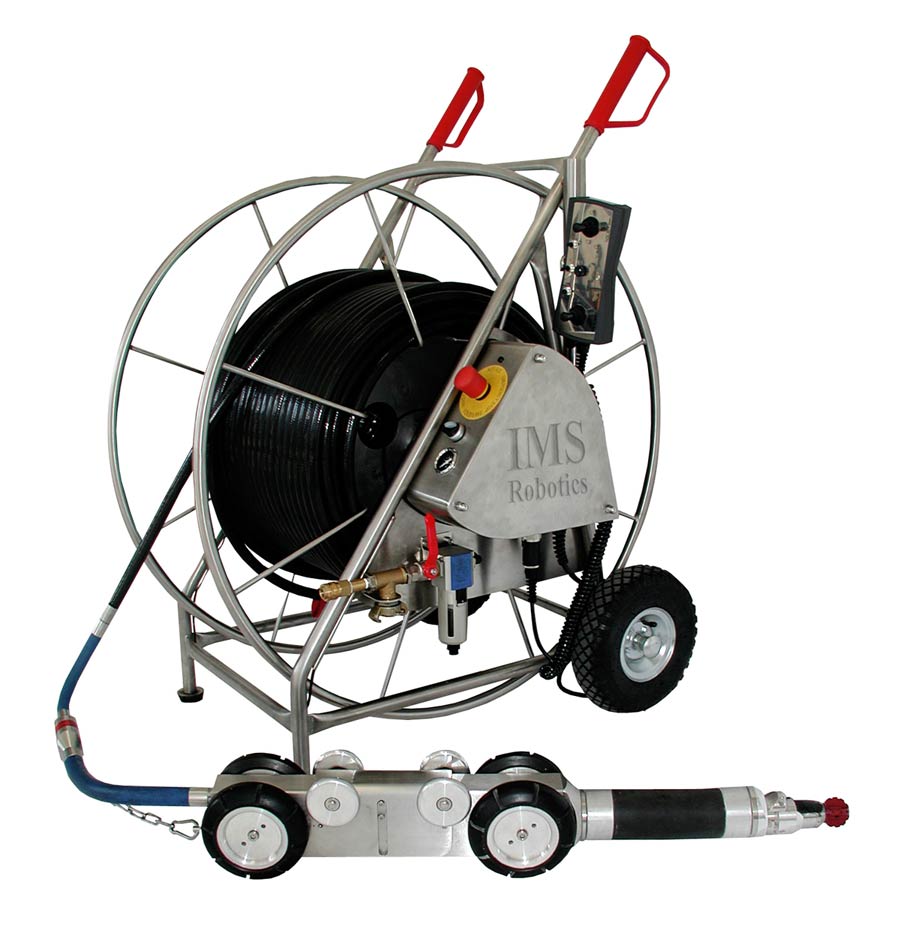

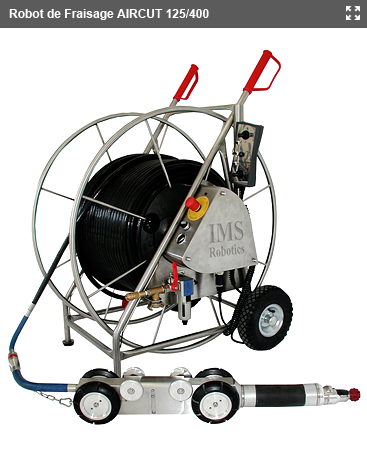

Robot de Fraisage IMS AIRCUT 125/400 - 200/600

Robot de découpe et de fraisage entraîné par de l'air comprimé, il permet la réalisation des travaux de réparation et d'être un support pour la réhabilitation de conduites d'assainissement. Caractéristiques Principales:
• Modèle MicroDrive2, pour les diamètres de 125 à 400.
• Modèle Turbo, pour les modèles de 200 à 600.
• Robot ayant trois axes de liberté.
• Turbine entraîné par de l'air comprimé.
• Manipulation des fonctions du système à l'aide de Joysticks.
• Contrôle au moyen d'une caméra couleur LED intégrée.
• Nettoyage de la caméra avec de l'air et de l'eau.
• Enrouleur avec 50, 100 ou 150 m de long.
• Facile à adapter sur quelconque matériel de levage.
• Diverses têtes de coupes disponibles.

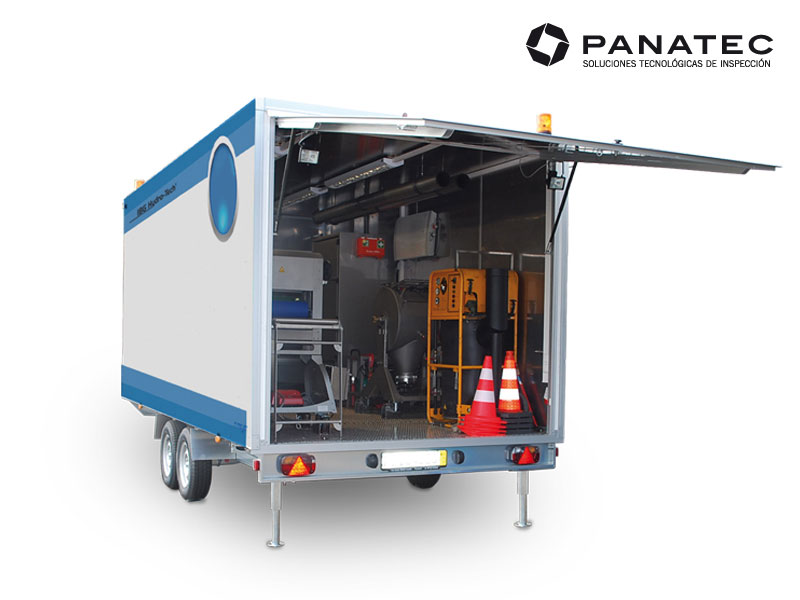

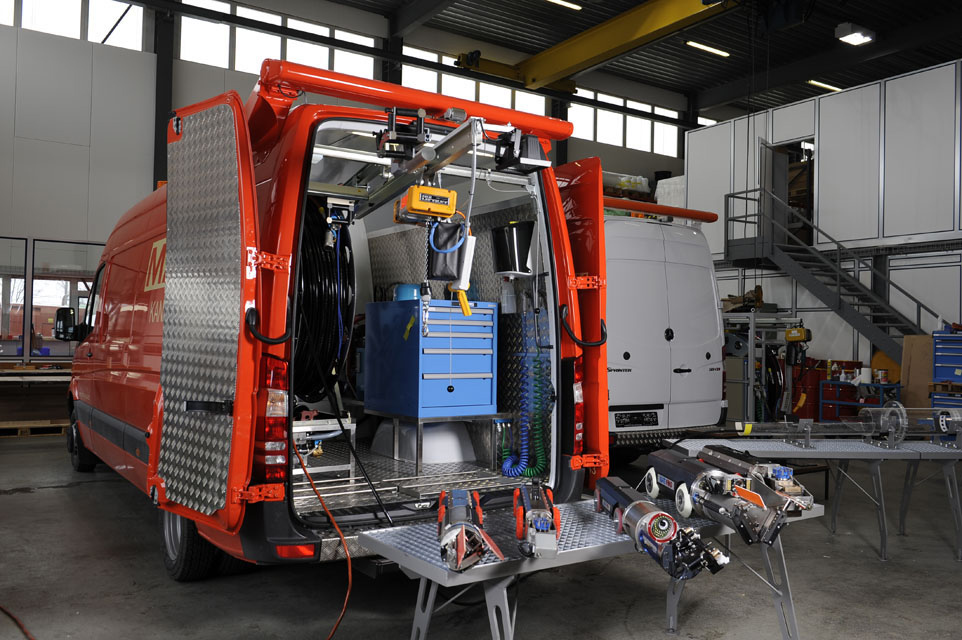

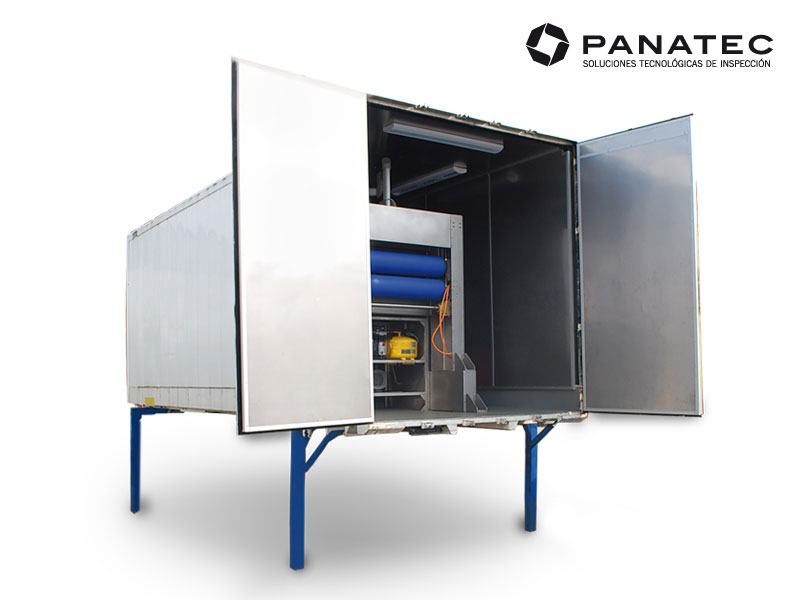

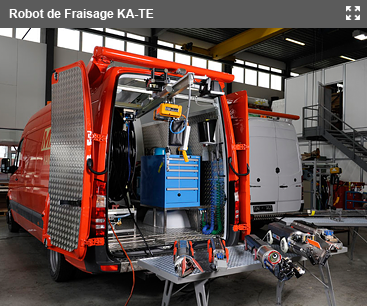

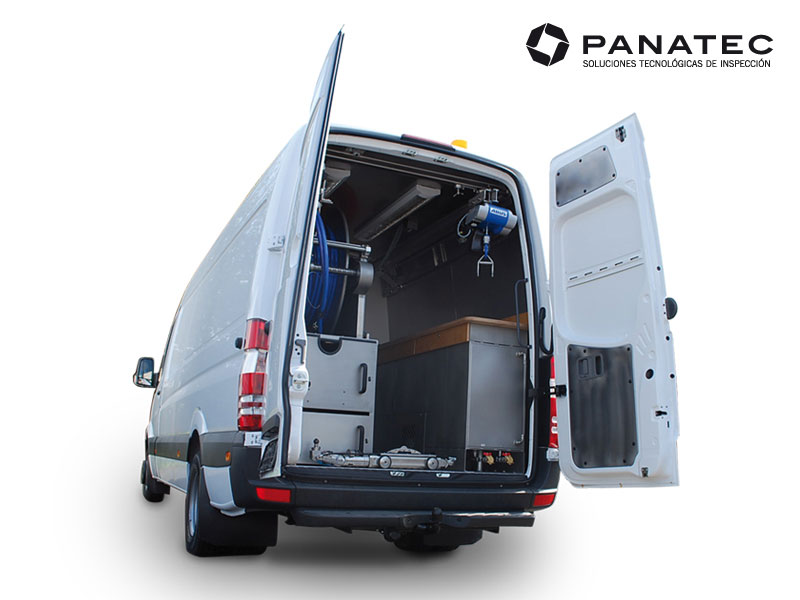

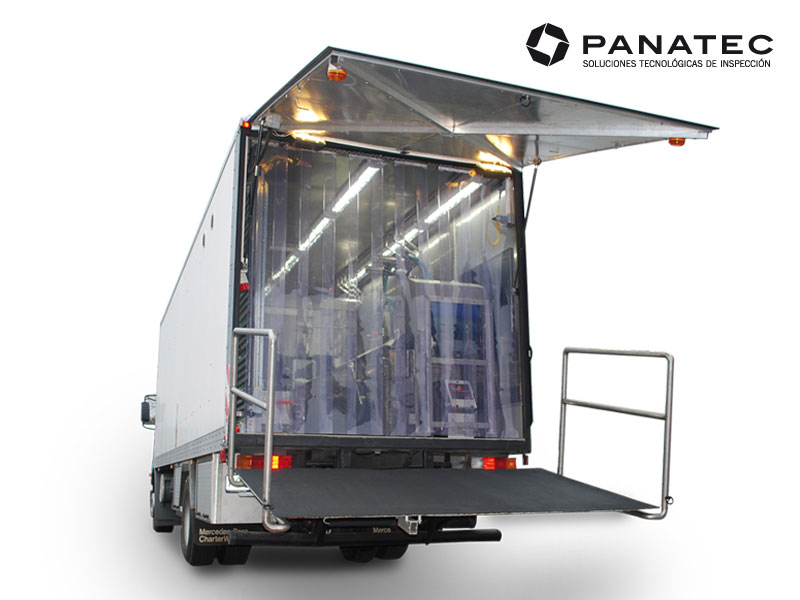

Amenagements vehicules de reparation et fraisage

Les deux robots de fraisage de la série et HydroCut AirCut sont souvent installés dans des fourgons et agencés spécialement pour l'accomplissement de travaux de réhabilitation de réseaux d'assainissement. Véhicules de configurations différentes en taille selon les besoins spécifiques de chaque projet. Fourniture, installation, homologations, formation et maintenance.
